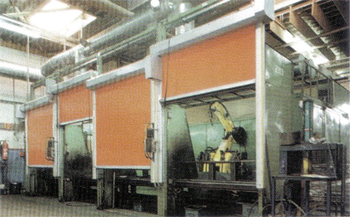

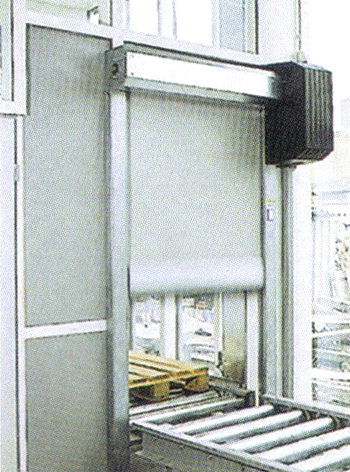

適用環境
-- 室内通道、室外(特殊情况)、輕工業、食品業、電子行業、醫藥、倉儲、超市、汽車、製造業。
-- 對衛生環境要求高的行業

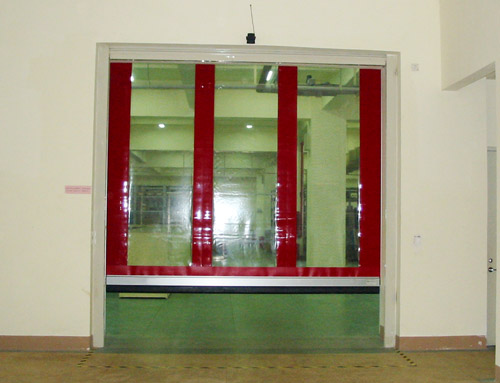

320 型高速卷簾門
320型高速卷簾門適用於一般條件下的日常操作。簡便輕巧的設計成本低、效率高。
在室内條件下,能有效分隔不同的温度區防止空氣對流,保證室内恒温。另外,320型高速門提升速度快,能保證物流運作流暢。
其它優點: 除了可卷起的門簾外,前置的電動和機械模板也能保證安裝的快速簡便。其節約空間的設計,更適用於多種門洞規格要求。耐用可靠更大大降低了成本。
配有自動脱軌裝置。萬一發生意外碰撞,門簾自動脱軌,以避免叉車及操作人員的傷害以及門體損壞。用手動方式即可將門簾復位。
備選配置
320型門更有許多不同備選配置供選擇,如門簾材料、控制方式。 |
 |
 |

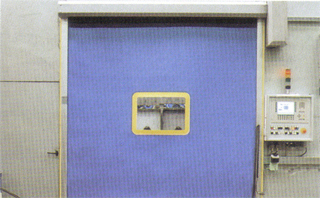

| 改換工業纖維編織材料門簾加窗 |
 |
安裝預留空間(單位 :厘米)
左側框:30
右側框(馬達):55
門洞前方:39
門洞上方:54 |
|
 |
| 最大尺寸: |
3.5米(寬),3.5米(高) |
| 控制系統: |
電子可編程控制系統(可選配微電腦控制系統) |
| 開啟速度: |
1米/秒 |
| 電源: |
380V/1.1KW/三相/50Hz |
| 內置安全保險絲及保險開關 |
| 電機功率: |
1.1KW |
| 控制電源: |
安全低壓24VDC |
| 安全系統: |
自動脫軌(BREAK-AWAY),安全底邊,安全電眼。緊急狀態手動開啟 |
| 外觀: |
鋁合金門框 |
| 門簾材料: |
1.44mm厚透明PVC帶垂直彩條,整體厚度2mm |
| 門簾抗風能力: |
12m/s(62Pa) |
| 門簾抗拉强度: |
60kN/m |
| 門簾顏色: |
紅、黃、藍 |
| 320型用於外門,可選換門簾為: |
| 工業纖維編織材料,抗拉强度:90kN/m,抗風能力:15m/s |
| 控制器型號 |
微電腦變頻調速控制系統 |
電子可編程控制系統 |
開
關
速
度 |
320型 |
最高2m/s, 1m/s |
最高1m/s |
| 330型 |
最高2m/s, 1m/s |
最高1m/s |
| 660型 |
最高2.5m/s, 1m/s |
最高1m/s |
| 3000型 |
最高2.5m/s, 0.7m/s |
不適用 |
| 控制盒尺寸 |
38 X 60 X 21厘米 |
30 X 40 X 21厘米 |
| 預設開啟高度 |
標準(2個) |
標準1個 |
| 錯誤檢測可視屏 |
有 |
無 |
| 接駁 |
固定電綫 |
固定電綫 |
| 電保護裝置 |
10/16A |
6.3A |
| 預設對外接頭 |
可能 |
可能 |
| 門與其它門互鎖 |
可能 |
可能 |
| 紅綠燈運行前控制 |
另選 |
另選 |
| 閃爍警示燈 |
另選 |
另選 |
| 緊急停止 |
標準 |
標準 |
| 直接接駁控制箱控制和操作 |
標準 |
標準 |
| 絶緣保護 |
lp54 |
lp54 |
| 電壓 |
220V, 50Hz單相 |
380V, 50Hz三相 |
| 控制系統電壓 |
24V交流或標準直流 |
24V交流或標準直流 |
| |
320 |
330 |
660 |
3000 |
| 室內門 |
 |
 |
 |
 |
| 室外門 |
0 |
 |
 |
 |
| 電子可編程序控制系統 |
 |
0 |
0 |
0 |
| 微電腦變頻控制系統 |
0 |
 |
 |
 |
| 控制箱保險裝置 |
 |
 |
 |
 |
| IP54 |
 |
 |
 |
 |
| 最高開啟速度 |
1m/s |
2m/s |
2.5m/s |
2.5m/s |
| 最高關閉速度 |
1m/s |
1m/s |
1m/s |
0.7m/s |
| 最高開啟速度(選用變頻) |
2m/s |
2m/s |
2.5m/s |
2.5m/s |
| 最高關閉速度(選用變頻) |
1m/s |
1m/s |
1m/s |
|
| 邊框安裝尺寸(mm寬度) |
100 |
100 |
290 |
350 |
| 門上安裝空間(mm高度) |
467 |
475 |
510+100 *** |
850 |
| 兩側支撑框 |
 |
 |
 |
 |
| 頂部橫梁罩 |
 |
 |
Fascia |
0 |
| 馬達罩 |
 |
 |
Fascia |
0 |
| 視窗 |
0 |
0 |
0 |
0 |
| 最大寬度(m) |
3.5 |
4.0 |
6.5 |
5 |
| 最大高度(m) |
3.5 |
4.2 |
8.0 |
5.5 |
| 編織材料門簾 |
0 |
0 |
 |
不適用 |
| 安全底邊 |
 |
 |
 |
 |
| 防風杆 |
不適用 |
不適用 |
0 |
不適用 |
| 安全電眼 |
 |
 |
 |
 |
 |
| 註: |
 |
標准配置 |
 |
0 選配裝置 |
 |
*** 選配防風杆時 |
|
|
